W poniższej galerii przedstawiam zdjęcia z przebiegu naprawy usterki YLOD w konsoli PS3.
Sprzęt należy do użytkownika Longeret z forum ps3-hack
![](galerie/13/welldone.jpg)
Sprzęt działa i ma się dobrze ;)
![](galerie/13/czyszczeniepadow.jpg)
Czyszczenie pól lutowniczych na płycie głównej
![](galerie/13/demontaz1.jpg)
Sprzęt oklejony i przegotowany do czyszczenia
![](galerie/13/demontaz2.jpg)
Dobieramy się stopniowo do płyty głównej...
![](galerie/13/demontaz3.jpg)
Zakurzona pokrywa dolna -> SPA
![](galerie/13/demontaz4.jpg)
Zakurzona płyta główna oraz stara pasta termoprzewodząca
![](galerie/13/demontaz5.jpg)
Wysłużona pasta termoprzewodząca
![](galerie/13/demontazrsxa.jpg)
Demontaż komponentu BGA (układ graficzny RSX)
![](galerie/13/kulebga.jpg)
Powiększenie (x40) stopu ołowiowego na układzie RSX
![](galerie/13/nowekuleolowiowersx.jpg)

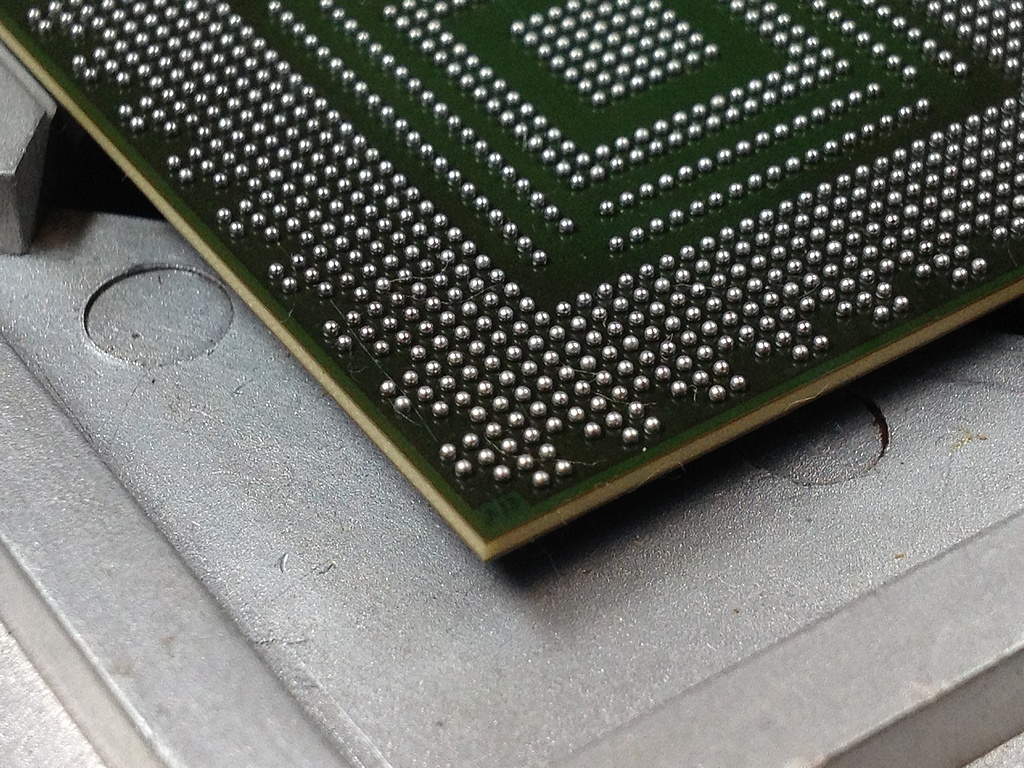

Przekulkowany układ RSX na nowym stopie ołowiowym
![](galerie/13/obudowa.jpg)
Konsola oczyszczona oraz skręcona ;)
![](galerie/13/oczyszczonaobudowa.jpg)
Konsola po naszym niezastÄ…pionym SPA!
![](galerie/13/oczyszczonyrsx.jpg)
Oczyszczone pola lutownicze (pady) w układzie graficznym RSX
![](galerie/13/oczyszczonyukladchlodzenia.jpg)
Oczyszczony układ chłodzenia w konsoli PS3 -> SPA
![](galerie/13/pozostaloscitopnika.jpg)
Stare spoiwo lutownicze oczyszczone, teraz czas na usunięcie topnika.
![](galerie/13/przygotowaniemobo.jpg)
Pozycjonowanie termopar oraz przygotowanie płyty głównej do procesu reballingu.
![](galerie/13/wykonanapraca.jpg)
Montaż układu graficznego RSX
![](galerie/13/usuwanietopnika.jpg)
Usuwanie pozostałości topnika z płyty głównej
