Przedstawiamy zdjęcia z procesu demontażu mostka południowego w konsoli XBOX360 FAT.

Przygotowanie płyty głównej do procesu domontażu

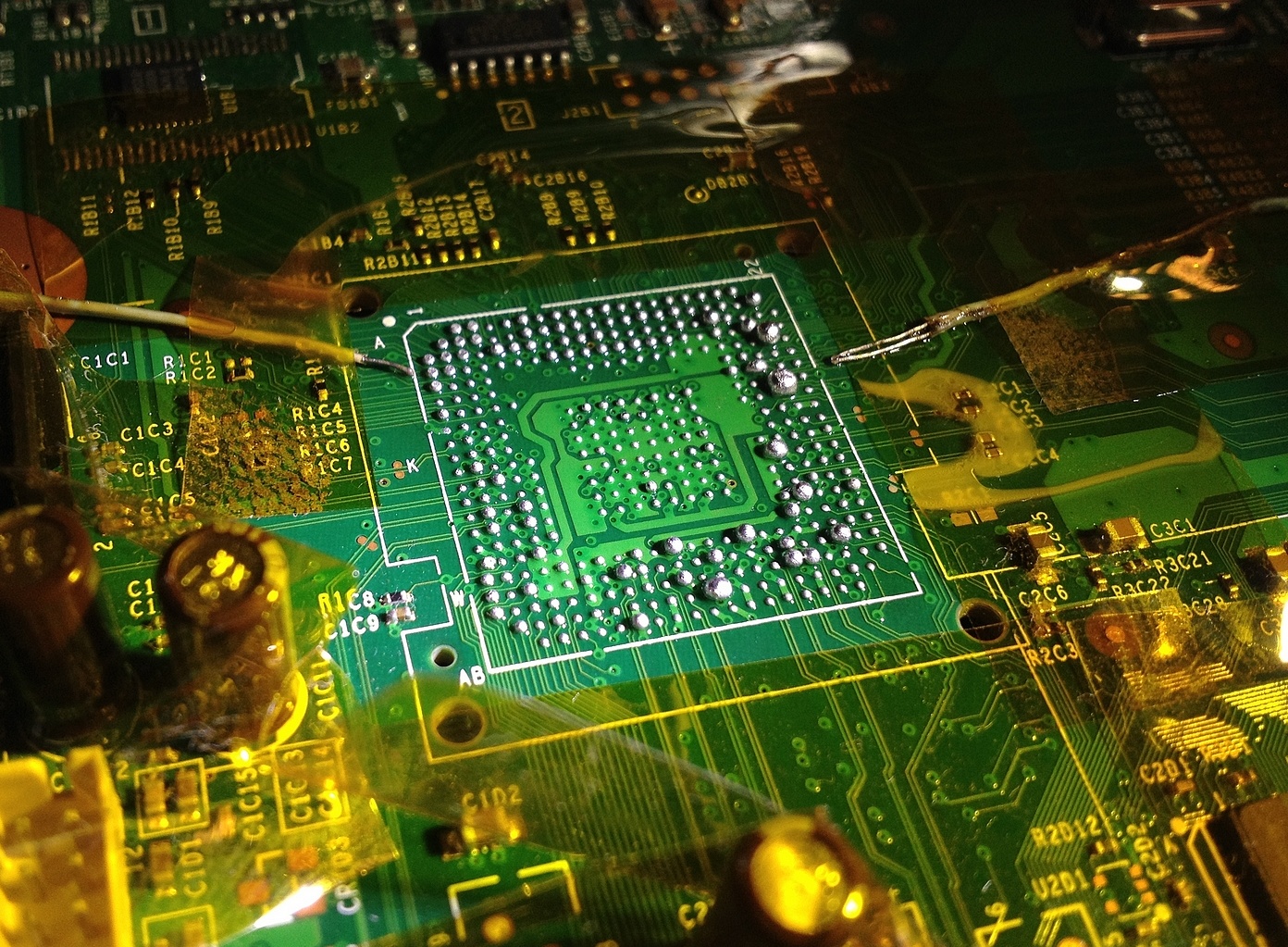

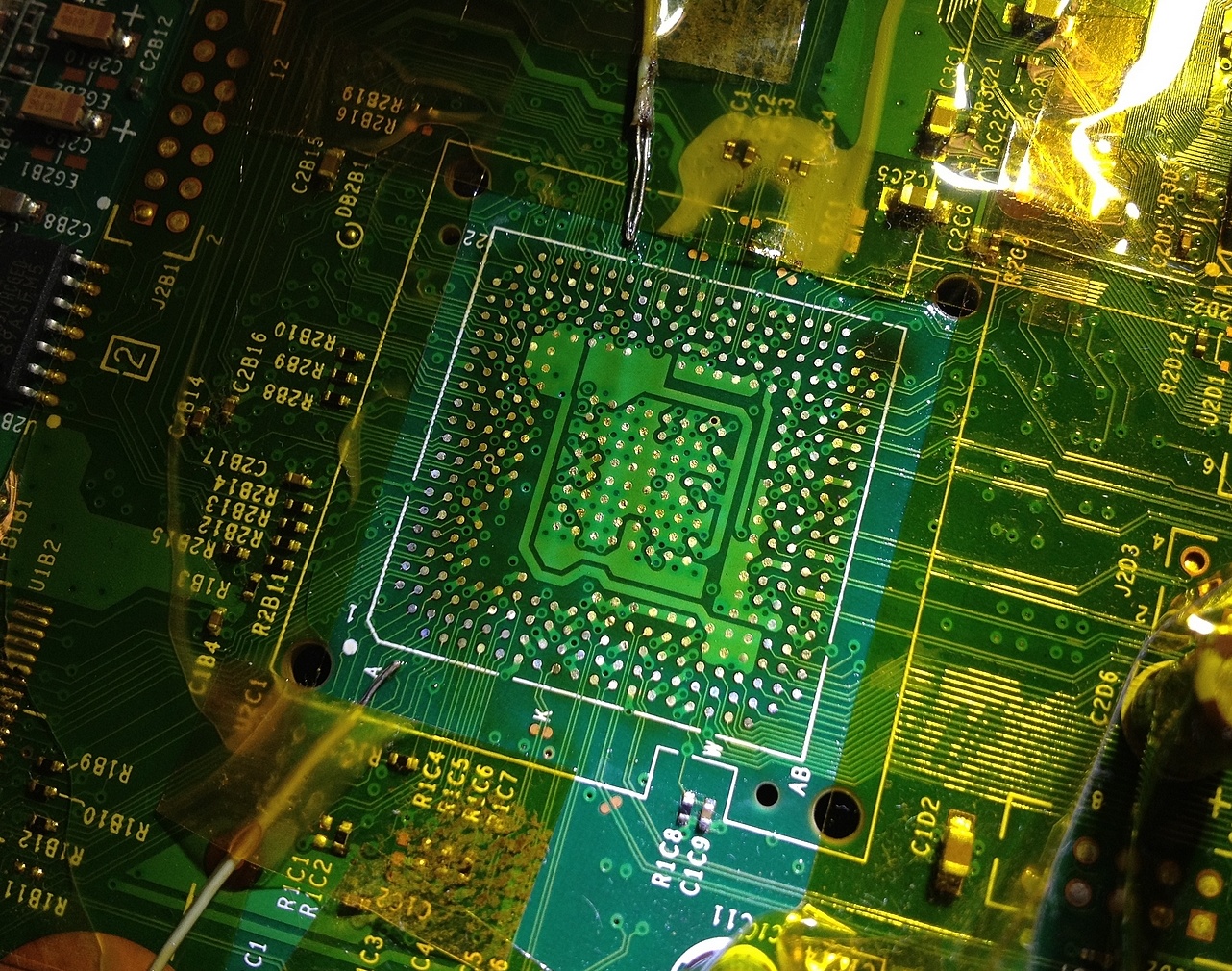

Układ wylutowany z powodzeniem. Pozostała stara cyna bezołowiowa

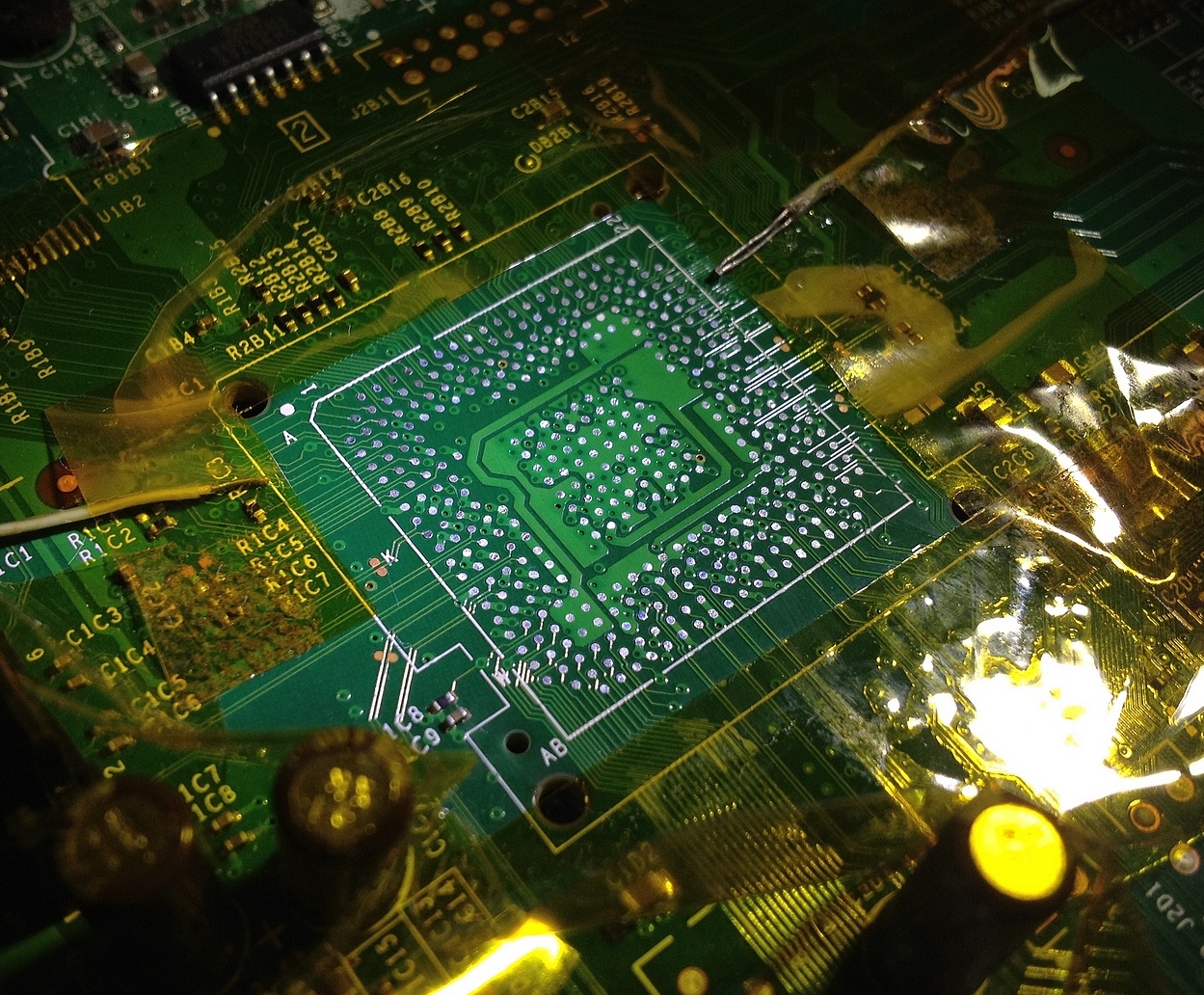

Usunięcie starego spoiwa bezołowiowego

Usunięcie topnika

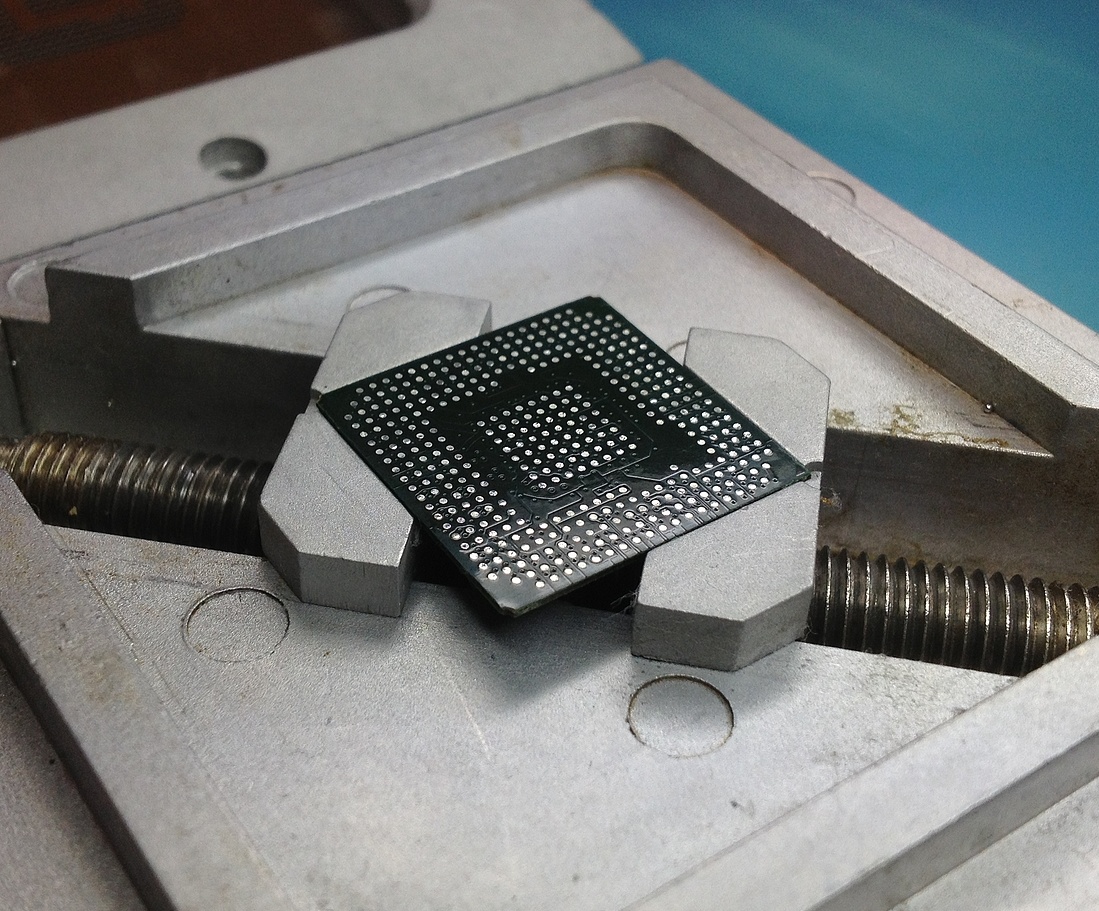

Umiejscowienie układu w stoliku JIG

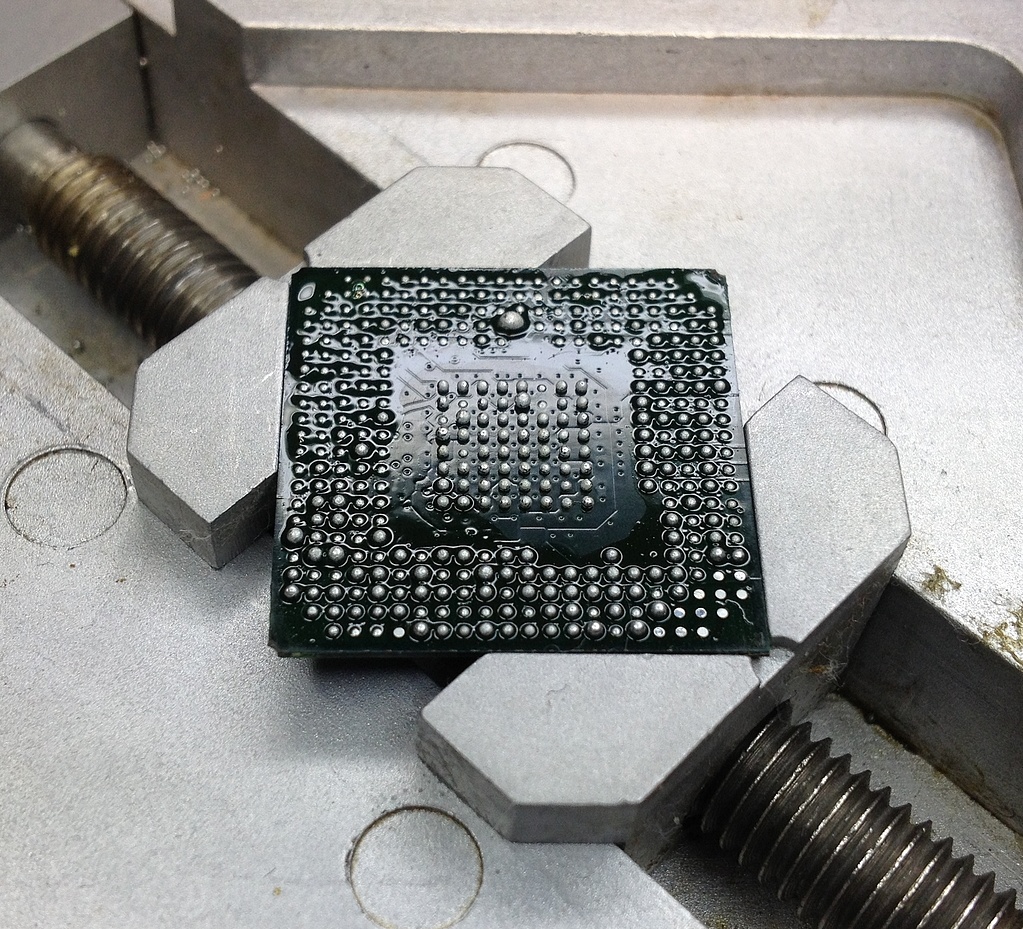

Usunięcie starego spoiwa bezołowiowego

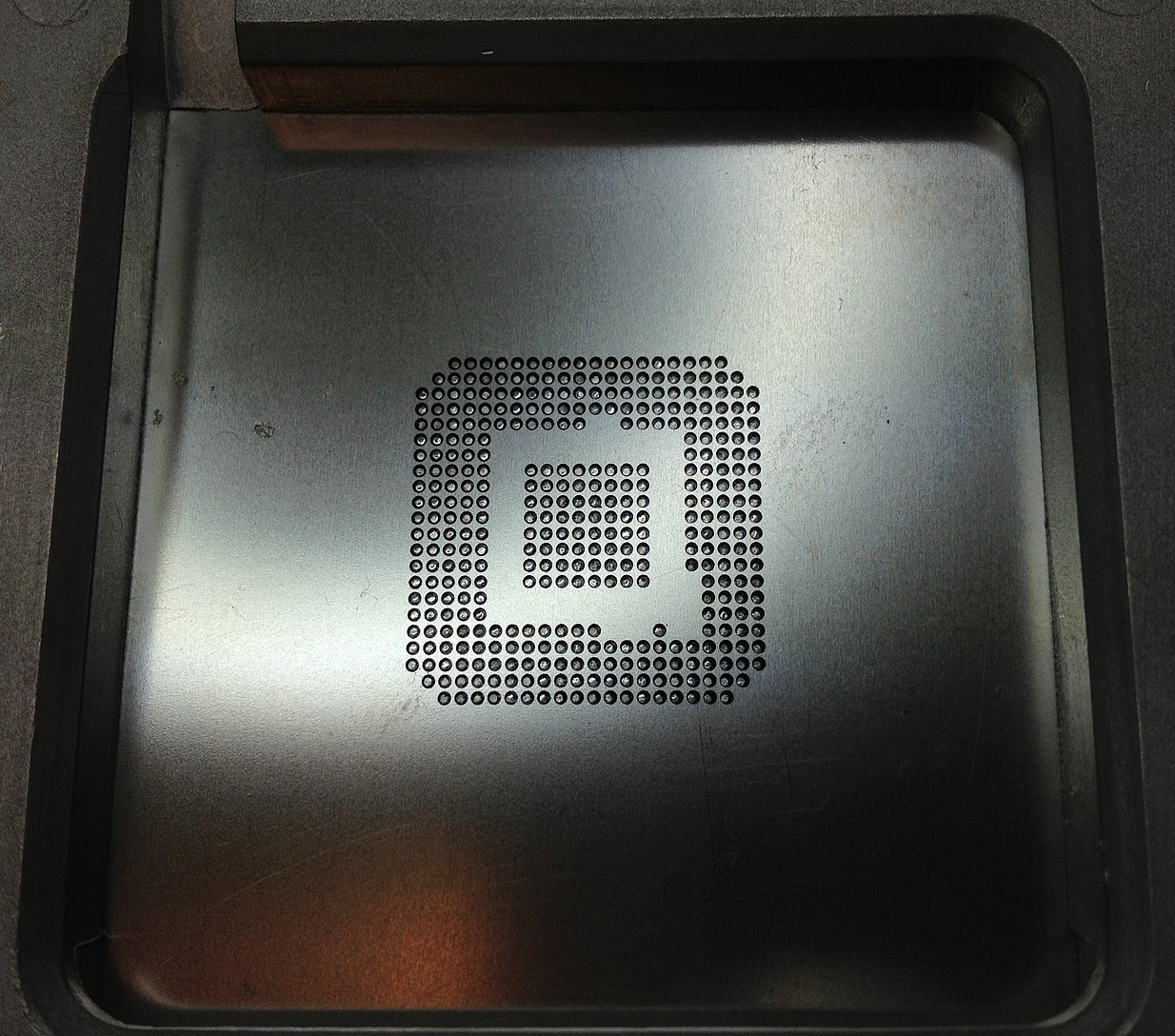

Pozycjonowanie sita

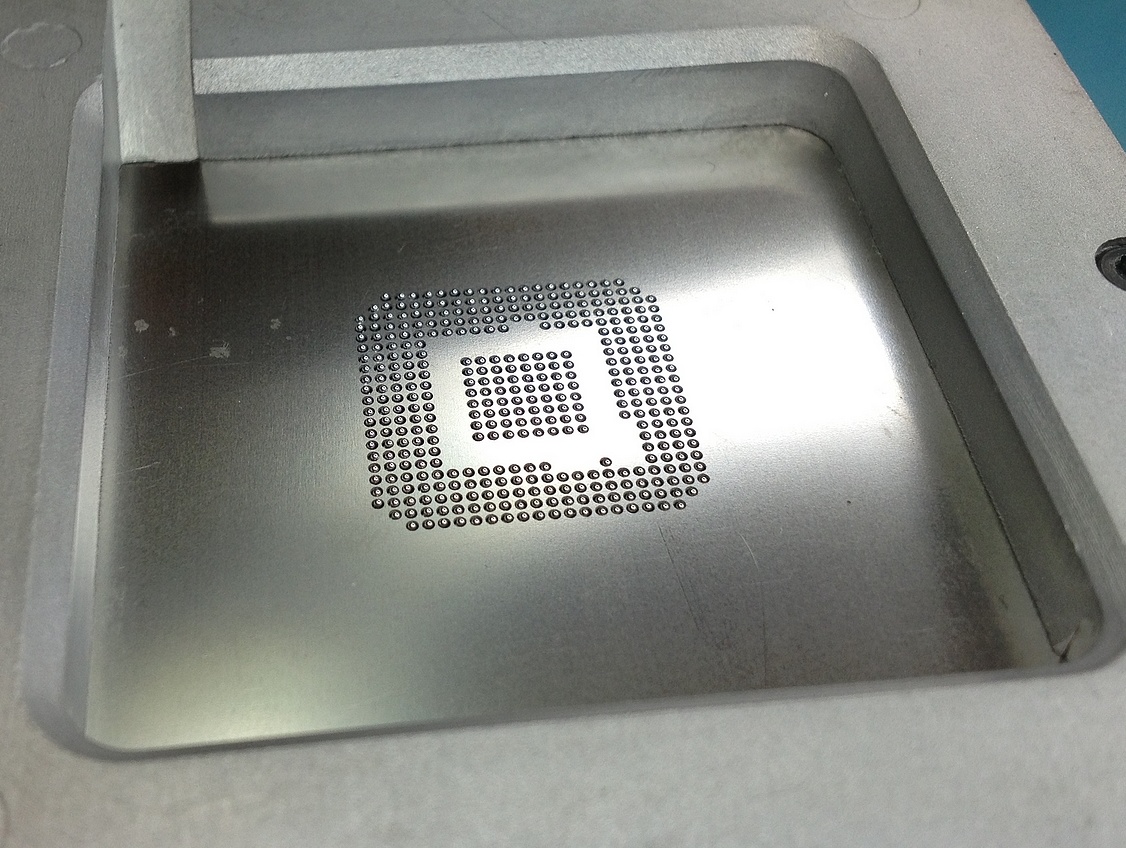

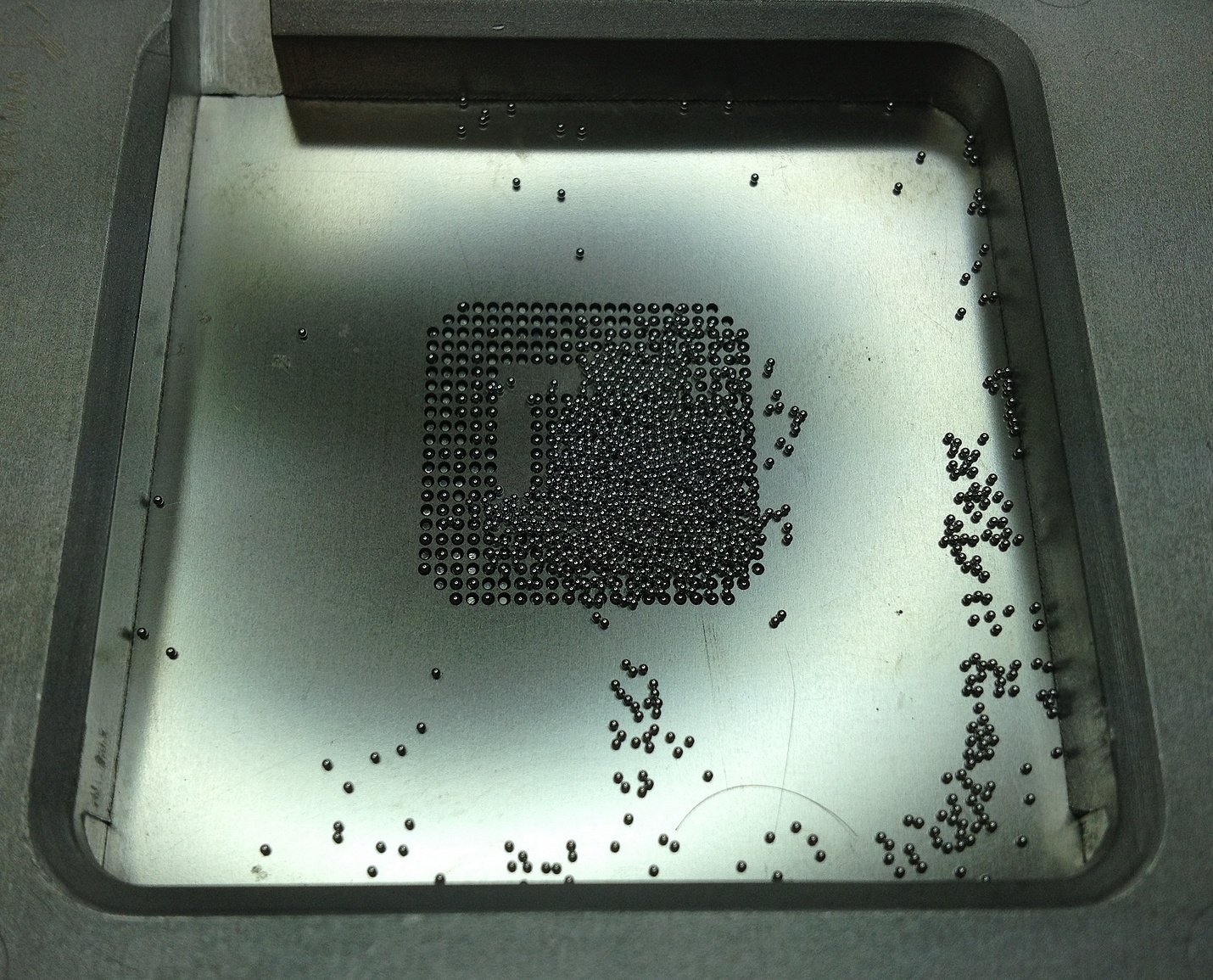

Naniesienie kulek w technologi ołowiowej

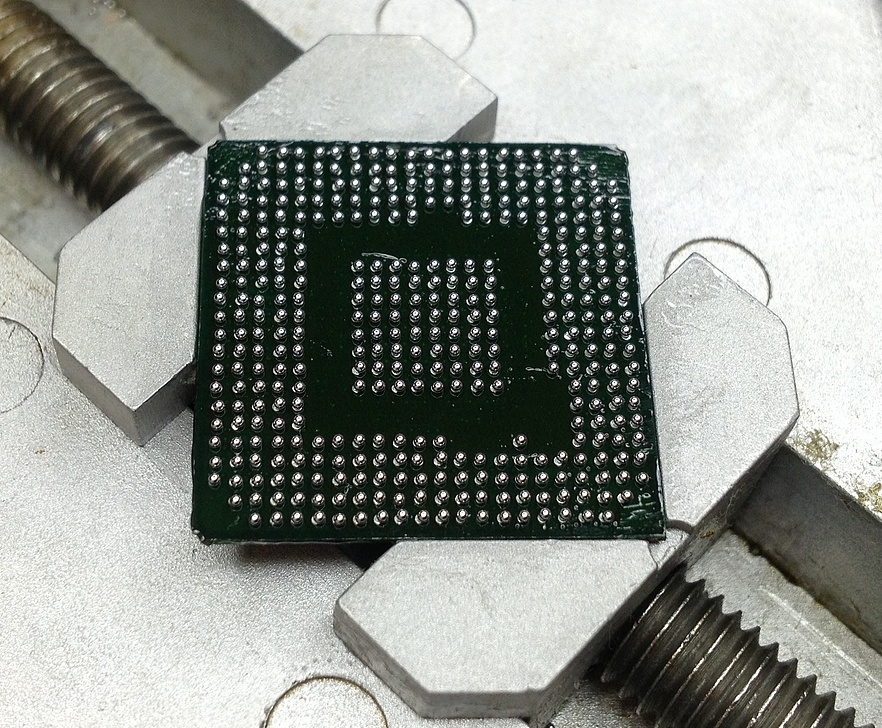

Usunięcie zbędnych kulek

Usunięcie górnej podstawy stolika JIG

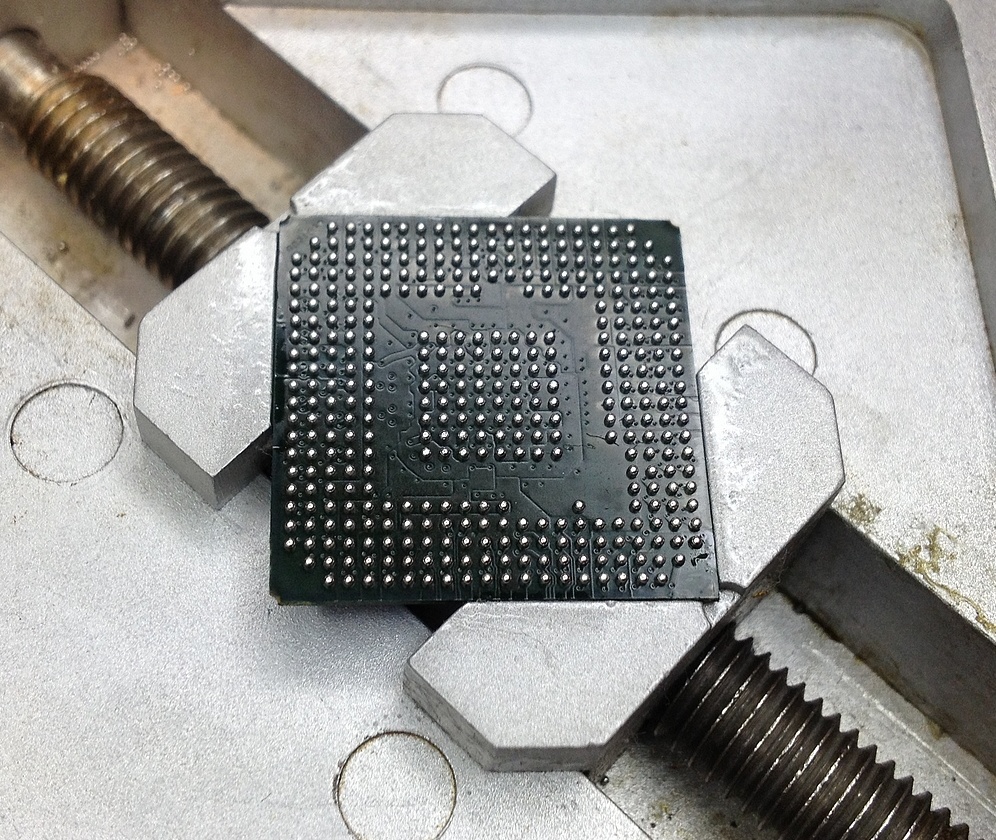

Reballing mostka południowego -> montaż ;)
